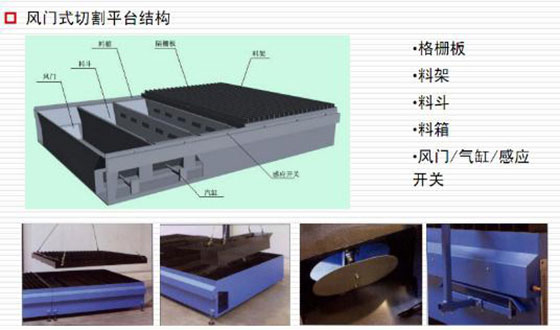

等離子切割煙塵淨化風門式切割平台結構：

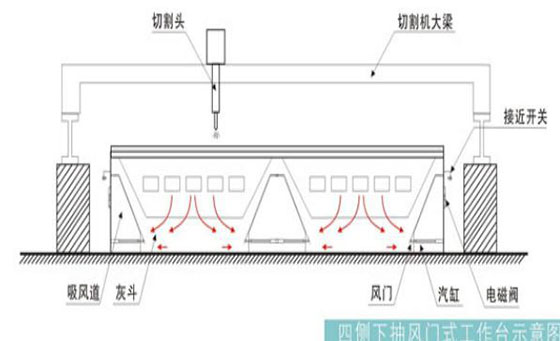

風門式切割平台除塵係統特點：
切割平台的抽風係統有效集中在切割機所在區域（寬度為切割平台寬度，長度方向約1m），該區域隨切割頭移動而移動，有效節省了抽風量。


<

缺點：

結構較複雜，鋼材耗量大，製作精度要求高；

氣缸風門組件較多，故障點多，維修不便；

單個風門關閉不嚴或失效影響抽風效果；

清理不便；

同等切割平台寬度，所需抽風量大，除塵投資較高。

優點：

同等軌距下，有效切割寬度大；

抽風均勻，效果好，不受鋼板在切割平台上的覆蓋率影響。

風門式切割平台比較適合平台寬度小於4m的除塵應用。

工作原理：

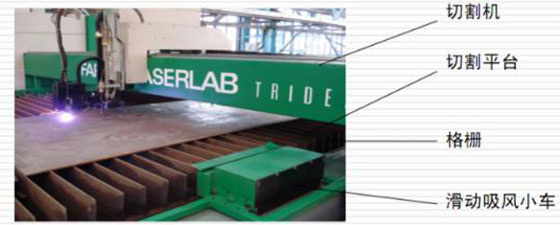

在切割平台一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的吸風小車，並在切割平台的另一側裝有吹風風機。滑動吸風小車切割頭吹風風機安裝在切割機沿衡量方向的同一直線上。利用切割平台上的格柵板與切割鋼板形成“煙氣通道”。切割鋼板時，吹風風機將產生的切割煙塵通過“煙氣通道”吹向吸風小車吸風口，進入方形吸氣風道，最後進入淨化器主機進行切割煙塵淨化處理。

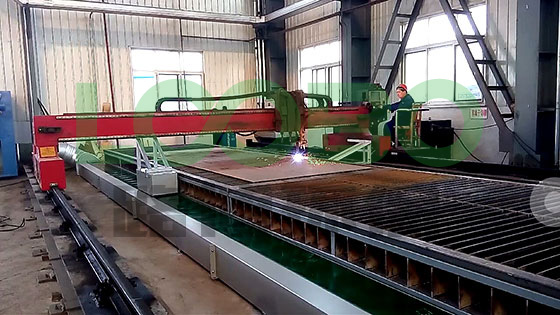

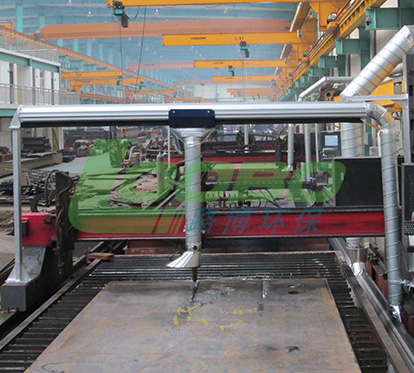

案例介紹：
